Einführung

Übersicht

Dieses Dokument bietet eine Einführung für den Aufbau von Topologie aus OpenTelemetry (OTel) Trace-Daten unter Verwendung von Komponenten- und Beziehungsmappings, die als Teil eines StackPacks verpackt sind.

Dieser Leitfaden konzentriert sich auf Topologie, die sofort im Produkt visualisiert werden kann, unter Verwendung von Telemetriedaten, die bereits vorhanden sind. Die Beispieltopologie, die generiert wird, modelliert, wie eine Dienstinstanz einen Prozess ausführt, abgeleitet von den OpenTelemetry-Ressourcenattributen.

Voraussetzungen

  • Sie sammeln bereits OpenTelemetry-Trace-Daten.

  • Sie erstellen oder erweitern ein StackPack.

  • Sie sind mit YAML und grundlegenden OTel-Konzepten (Ressourcen, Spans) vertraut.

Der Leitfaden wird sich auf Folgendes konzentrieren:

  • Trace-basierte Topologie (TRACES Signal nur)

  • Dienstinstanzen (nicht logische Dienste)

  • Sichtbarkeit von Laufzeitprozessen

In diesem Leitfaden werden Komponenten- und Beziehungsmappings als YAML-Konfiguration ausgedrückt, die als Teil eines StackPacks verpackt, getestet und bereitgestellt wird.

Topologie konfigurieren

Das Ziel ist es, die Laufzeitausführungstopologie zu visualisieren, die sofort verfügbar ist, ohne zusätzliche Benutzerkonfiguration.

Konkret möchten wir modellieren:

service instance (component) -> executes (relation) -> process (component)

Ort:

  • Ein service instance stellt eine laufende Instanz eines instrumentierten Dienstes dar.

  • Ein process stellt den Betriebssystemprozess dar, der diesen Dienst ausführt.

  • Die executes Beziehung zeigt an, dass die Dienstinstanz von einem bestimmten Prozess unterstützt wird und innerhalb dieses Prozesses läuft.

All diese Topologie wird automatisch aus OpenTelemetry Trace-Daten abgeleitet.

Trace-Daten

Neben der Dienstidentität umfasst die Trace-Ressource prozessbezogene Attribute, wie zum Beispiel:

  • process.pid

  • process.executable.name

  • process.executable.path

  • process.command_args

  • process.runtime.name

  • process.runtime.version

Diese Attribute ermöglichen es uns, die prozessbezogene Topologie ohne Spannkorrelation oder Heuristiken zu modellieren.

Traces zur Topologie: das mentale Modell

Bevor Sie eine Konfiguration schreiben, ist es wichtig zu verstehen, wie Topologiemappings konzeptionell funktionieren.

Komponenten

Ein Komponentenmapping beschreibt, wie ein Topologieknoten aus Telemetriedaten erstellt wird.

Jedes Komponentenmapping:

  • Wählt Telemetriedaten anhand von Bedingungen aus.

  • Extrahiert Werte mithilfe von Ausdrücken.

  • Erzeugt eine einzelne logische Komponente, die durch einen stabilen Identifikator identifiziert wird.

In diesem Leitfaden:

  • Dienstinstanzen werden vom OpenTelemetry StackPack bereitgestellt.

  • Prozesse leiten sich von den OpenTelemetry-Ressourcenattributen ab.

Beziehungen

Ein Beziehungsmapping beschreibt, wie eine Verbindung zwischen zwei Komponenten hergestellt wird.

Jedes Beziehungsmapping:

  • Löst ein sourceId und ein targetId auf.

  • Weist einen Beziehungstyp zu.

  • Erzeugt eine gerichtete Kante.

Beziehungen werden erstellt, sobald sowohl die Quell- als auch die Zielkomponenten existieren.

Erstellen von Dienstkomponenten aus Traces

Definition, was ein "Dienst" bedeutet

Bevor wir die Zuordnung schreiben, müssen wir eine Designentscheidung treffen.

Für diesen Leitfaden wird ein Dienst definiert als:

  • Identifiziert durch service.namespace + service.name.

  • Stabil über Bereitstellungen hinweg.

  • Unabhängig von Dienstinstanzen.

Dies hält die Topologie lesbar und mit niedriger Kardinalität.

Komponenten der Dienstinstanz

Die Komponenten der Dienstinstanz sind bereits definiert und werden vom OpenTelemetry StackPack bereitgestellt.

Jede Dienstinstanz:

  • Leitet sich von service.name, service.namespace und service.instance.id ab.

  • Stellt eine konkrete laufende Instanz eines Dienstes dar.

  • Ist stabil über Signale (Traces und Metriken) hinweg.

Da diese Zuordnung bereits existiert, wird sie in diesem Leitfaden nicht neu definiert. Stattdessen bauen wir darauf auf.

Erstellen von Prozesskomponenten aus Traces

Definition, was ein "Prozess" bedeutet

Für diesen Leitfaden wird ein Prozess definiert als:

  • Identifiziert durch host.name, process.pid und ausführbare Metadaten.

  • Begrenzt auf eine einzelne Laufzeitumgebung.

  • Abgeleitet ausschließlich aus OpenTelemetry-Ressourcenattributen.

Dies hält die Topologie in niedriger Kardinalität, während nützliche Laufzeitdetails weiterhin offengelegt werden.

Prozesskomponenten-Zuordnung

Die folgende Komponenten-Zuordnung erstellt eine Topologiekomponente pro beobachtetem Prozess.

_type: "OtelComponentMapping"
name: "OTel Process"
description: "Represents an operating system process derived from OpenTelemetry"
identifier: "urn:stackpack:<stackpack-name>:shared:otel-component-mapping:process"
input:
  signal:
    - "TRACES"
  resource:
    condition: |
      'host.name' in resource.attributes &&
      'process.pid' in resource.attributes
    action: "CREATE"
vars:
  - name: "pid"
    value: "${string(int(resource.attributes['process.pid']))}"
  - name: "hostname"
    value: "${resource.attributes['host.name']}"
  - name: "executableName"
    value: >-
      ${
        'process.executable.name' in resource.attributes ?
         resource.attributes['process.executable.name'] :
          'process.command' in resource.attributes ?
           resource.attributes['process.command'] :
            'process.command_args' in resource.attributes ?
             resource.attributes['process.command_args'] :
                resource.attributes['process.executable.path']
      }
output:
  identifier: "urn:opentelemetry:process/${vars.hostname}:${vars.pid}"
  name: "${vars.hostname}/${vars.executableName}:${vars.pid}"
  typeName: "process"
  typeIdentifier: "urn:stackpack:open-telemetry:shared:component-type:process"
  required:
    tags:
      - source: "process-component"
        target: "custom"
      - source: "${resource.attributes}"
        pattern: "process.(.*)"
        target: "process.${1}"
expireAfter: 900000

Wie diese Zuordnung funktioniert

  • Wir verarbeiten nur Trace-Daten (TRACES-Signal).

  • Eine Prozesskomponente wird erstellt, wann immer host.name und process.pid vorhanden sind.

  • Der Bezeichner ist stabil während der Lebensdauer des Prozesses.

  • Ein benutzerdefiniertes Tag wird hinzugefügt, um das Filtern zu erleichtern (für die Verifizierungsphase).

Ersetzen Sie <stackpack-name> durch den Namen Ihres StackPacks (wenn Sie noch keinen haben, verwenden Sie einen beliebigen Namen, den Sie mögen, wie mystackpack).

Erstellen von Ausführungsbeziehungen

Jetzt, da Dienstinstanzen und Prozesse als Komponenten existieren, können wir sie verbinden.

Dienstinstanz führt Prozess aus

Die folgende Beziehungszuordnung erstellt eine executes-Beziehung von einer Dienstinstanz zu einem Prozess.

Diese Zuordnung ist aus der bestehenden "Host führt Dienstinstanz aus"-Beziehung abgeleitet, die vom OpenTelemetry StackPack bereitgestellt wird.

_type: "OtelRelationMapping"
name: "Executes Relation (Service Instance -> Process)"
description: "Service instance executes a process"
identifier: "urn:stackpack:<stackpack-name>:shared:otel-relation-mapping:executes-service-instance"
input:
  signal:
    - "TRACES"
  resource:
    condition: |
      'service.name' in resource.attributes &&
      'host.name' in resource.attributes &&
      'process.pid' in resource.attributes
    action: "CREATE"
vars:
  - name: "namespace"
    value: "${'service.namespace' in resource.attributes && resource.attributes['service.namespace'] != '' ? resource.attributes['service.namespace'] : 'default'}"
  - name: "service"
    value: "${resource.attributes['service.name']}"
  - name: "instanceId"
    value: >-
      ${
        'service.instance.id' in resource.attributes && resource.attributes['service.instance.id'] != '' ?
        resource.attributes['service.instance.id'] :
        resource.attributes['service.name']
      }
  - name: "hostname"
    value: "${resource.attributes['host.name']}"
  - name: "pid"
    value: "${string(int(resource.attributes['process.pid']))}"
output:
  sourceId: "urn:opentelemetry:namespace/${vars.namespace}:service/${vars.service}:serviceInstance/${vars.instanceId}"
  targetId: "urn:opentelemetry:process/${vars.hostname}:${vars.pid}"
  typeName: "executes"
expireAfter: 900000

Wie diese Zuordnung funktioniert

  • Wir verarbeiten nur Trace-Daten (TRACES Signal).

  • Die Beziehung wird erstellt, wann immer sowohl Dienstinstanz- als auch Prozessdaten vorhanden sind.

  • Keine Span-Korrelation ist erforderlich.

  • Der targetId Ausdruck muss derselbe sein wie der output.identifier Ausdruck der Prozesskomponenten-Zuordnung.

Der Bezeichner der Beziehung wird (automatisch) aus sourceId und targetId konstruiert und hat die Form: sourceId-relationId

Ersetzen Sie <stackpack-name> durch den Namen Ihres StackPacks (wenn Sie noch keinen haben, verwenden Sie einen beliebigen Namen, den Sie mögen, wie mystackpack).

Validierung der OTel-Zuordnungen

Es gibt zwei Optionen, um die Richtigkeit der Zuordnungen vor der Bereitstellung in der Produktion zu validieren.

  1. Verwendung des sts stackpack test-deploy Befehls, um ein StackPack mit den Zuordnungen zu paketieren, hochzuladen und zu installieren/aktualisieren, das auf einer laufenden SUSE® Observability Instanz basiert.

  2. Verwendung der Befehle sts otel-component-mapping apply und sts otel-relation-mapping apply, um die Zuordnungen einzeln auf einer laufenden SUSE® Observability Instanz zu erstellen/aktualisieren.

Testen der Zuordnungen zusammen in einem StackPack

Vorausgesetzt, beide Zuordnungen befinden sich in Ihrem StackPack, können sie zusammen getestet werden. Siehe die Dokumentation zu StackPack CLI für weitere Informationen.

Mit dem sts stackpack test-deploy --yes Befehl können Sie:

  • Das StackPack paketieren, hochladen und installieren/Upgrade durchführen

  • Die deklarativen Komponenten- und Beziehungszuordnungen im StackPack validieren (z. B. Richtigkeit der Ausdrücke, korrekte Referenzierung der Eingangs-Signal-Daten basierend auf den bereitgestellten Filtern)

Der sts stackpack test Befehl überträgt keine Beispiel-Trace-Daten durch die Zuordnungen. Um zu überprüfen, ob die Zuordnungen die korrekte Topologie erzeugen, stellen Sie sicher, dass Open Telemetry-Trace-Daten an SUSE Observability gesendet werden. Siehe die Entwicklung einer benutzerdefinierten Integration (StackPack) für weitere Details zur Verwendung von sts stackpack test.

Testen der Zuordnungen einzeln

Vorausgesetzt, die oben genannten Komponenten- und Beziehungszuordnungen sind in YAML-Dateien definiert, können sie einzeln angewendet werden.

Ersetzen Sie <stackpack-name> durch den Namen Ihres StackPacks (wenn Sie noch keinen haben, verwenden Sie einen beliebigen Namen, den Sie mögen, wie mystackpack).

$ sts otel-component-mapping apply -f process-component-mapping.yaml
✅ OTel component mapping upserted successfully! Identifier: urn:stackpack:mystackpack:shared:otel-component-mapping:process, Name: OTel Process

$ sts otel-relation-mapping apply -f process-relation-mapping.yaml
✅ OTel Relation Mapping upserted successfully! Identifier: urn:stackpack:mystackpack:shared:otel-relation-mapping:executes-service-instance, Name: Executes Relation (Service Instance -> Process)

Ergebnis-Topologie

Wenn diese Zuordnungen angewendet werden, bildet die resultierende Topologie einen Service-Prozess-Topologiegraphen, der vollständig aus Trace-Daten abgeleitet ist.

Zum Beispiel sollte die Topologie visuell unter Verwendung des checkoutservice aus der OTel-Demo-App wie folgt erscheinen:

checkoutservice (instance) ─> executes ─> checkoutservice (process)

Diese Topologie wird kontinuierlich aktualisiert, während neue Traces eintreffen, und läuft automatisch ab, wenn der Verkehr stoppt.

Sehen Sie sich die resultierende Topologie in SUSE® Observability an.

Verwenden Sie die SUSE® Observability Benutzeroberfläche, um visuelle Bestätigung zu erhalten, dass die Zuordnungen in die erwartete Topologie umgesetzt werden.

  1. Öffnen Sie die SUSE® Observability Benutzeroberfläche mit dem konfigurierten baseUrl Helm-Wert

  2. Klicken Sie im linken Seitenbereich auf Open Telemetry > Services Instances

  3. Suchen Sie checkoutservice in der Liste der Dienstinstanzen und klicken Sie auf den Namen der Dienstinstanz, um die Seite "Komponentenübersicht/Höhepunkte" zu öffnen

  4. Wählen Sie in der oberen Unternavigation Topology aus

  5. In der Outgoing Schicht sollte ein od-checkoutservice-<hostId>/checkoutservice:1 (process) Knoten sichtbar sein

  6. Wählen Sie den Prozessknoten aus und klicken Sie auf Explore component

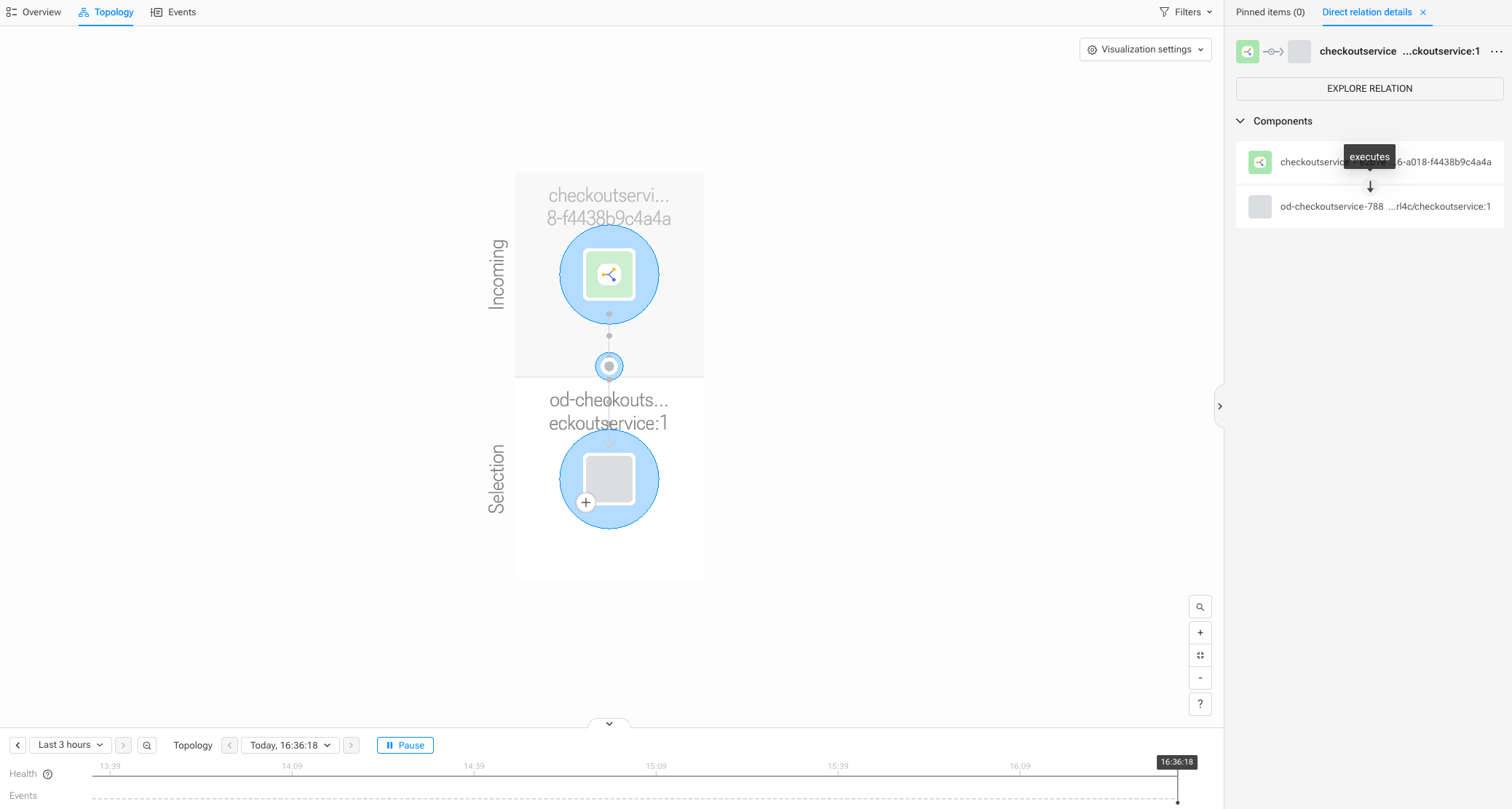

  7. Eine kleinere Topologie, die checkoutservice → executes → checkoutservice (process) visualisiert, sollte sichtbar sein

Siehe den Troubleshooting Leitfaden für Tipps zur Fehlersuche, falls die Topologie nicht wie erwartet umgesetzt wird.

Topologieergebnis

Um alle Prozesskomponenten zu sehen, die als Ergebnis der Anwendung der Zuordnung von Prozesskomponenten erstellt wurden, verwenden Sie den sts topology inspect Befehl mit einem Typfilter.

$ sts topology inspect --type process
NAME                                                             | TYPE    | IDENTIFIERS
od-productcatalogservice-cf9d7b456-rlmp5/productcatalogservice:1 | process | urn:opentelemetry:process/od-productcatalogservice-cf9d7b456-rlmp5:1
od-adservice-6c9dfcfdbf-5pdqr//opt/java/openjdk/bin/java:1       | process | urn:opentelemetry:process/od-adservice-6c9dfcfdbf-5pdqr:1
od-frontend-685db864d9-6sh4d/node:17                             | process | urn:opentelemetry:process/od-frontend-685db864d9-6sh4d:17
od-paymentservice-bf8f84b5d-n8k77/node:17                        | process | urn:opentelemetry:process/od-paymentservice-bf8f84b5d-n8k77:17
od-quoteservice-859b8c5c4c-nkmgq/public/index.php:7              | process | urn:opentelemetry:process/od-quoteservice-859b8c5c4c-nkmgq:7
od-checkoutservice-78885bf588-59p9d/checkoutservice:1            | process | urn:opentelemetry:process/od-checkoutservice-78885bf588-59p9d:1
od-accountingservice-7c546cb977-xjp2c/accountingservice:1        | process | urn:opentelemetry:process/od-accountingservice-7c546cb977-xjp2c:1

Aufräumen

Um die in diesem Leitfaden erstellten Zuordnungen zu entfernen, verwenden Sie die folgenden Befehle:

Ersetzen Sie <stackpack-name> durch den Namen Ihres StackPacks.

$ sts otel-component-mapping delete --identifier urn:stackpack:<stackpack-name>:shared:otel-component-mapping:process
✅ OTel Component Mapping deleted: urn:stackpack:mystackpack:shared:otel-component-mapping:process

$ sts otel-relation-mapping delete --identifier urn:stackpack:<stackpack-name>:shared:otel-relation-mapping:executes-service-instance
✅ OTel Relation Mapping deleted: urn:stackpack:mystackpack:shared:otel-relation-mapping:executes-service-instance

Zusammenfassung

In diesem Leitfaden haben Sie:

  • Auf bestehenden Komponenten von Dienstinstanzen aufgebaut.

  • Prozesskomponenten aus OpenTelemetry-Ressourcenattributen abgeleitet.

Nächste Schritte

Hier können folgende Aufgaben ausgeführt werden:

  • Prozesse an Hosts oder Container angehängt.

  • Datenbank- oder Messaging-Beziehungen eingeführt.

  • Laufzeitspezifische Schichten (JVM, Go, Node.js) eingeführt.

  • Erforschen Sie metriksbasierte Service-Graphen.

  • Erweitern Sie das StackPack um zusätzliche Topologieschichten.

  • Machen Sie sich mit einer detaillierten Komponenten- und Beziehungszuordnung reference vertraut.
