Descripción general

Este documento proporciona una guía de inicio para construir topología a partir de datos de trazas de OpenTelemetry (OTel) utilizando mapeos de componentes y relaciones empaquetados como parte de un StackPack.

Esta guía se centra en la topología que se puede visualizar inmediatamente en el producto utilizando datos de telemetría que ya están presentes. La topología de ejemplo que se generará modela cómo una instancia de servicio ejecuta un proceso, derivado de los atributos de recursos de OpenTelemetry.

Requisitos previos

  • Ya recoges trazas de OpenTelemetry.

  • Estás creando o ampliando un StackPack.

  • Te sientes cómodo con YAML y conceptos básicos de OTel (recursos, spans).

La guía se centrará en:

  • Topología basada en trazas (TRACES señal únicamente)

  • Instancias de servicio (no servicios lógicos)

  • Visibilidad del proceso en tiempo de ejecución

En esta guía, los mapeos de componentes y relaciones se expresan como configuración YAML que se empaqueta, prueba y despliega como parte de un StackPack.

Configurando la topología

El objetivo es visualizar la topología en tiempo de ejecución, disponible de inmediato sin configuración adicional por parte del usuario.

Específicamente, queremos modelar:

service instance (component) -> executes (relation) -> process (component)

Dónde:

  • Un service instance representa una instancia en ejecución de un servicio instrumentado.

  • Un process representa el proceso del sistema operativo que ejecuta ese servicio.

  • La relación executes indica que la instancia de servicio está respaldada por, y se ejecuta dentro de, un proceso específico.

Toda esta topología se deriva automáticamente de los datos de trazas de OpenTelemetry.

Datos de trazas

Además de la identidad del servicio, el recurso de trazas incluye atributos a nivel de proceso, tales como:

  • process.pid

  • process.executable.name

  • process.executable.path

  • process.command_args

  • process.runtime.name

  • process.runtime.version

Estos atributos nos permiten modelar la topología a nivel de proceso sin correlación de spans ni heurísticas.

Trazas a la topología: el modelo mental

Antes de escribir cualquier configuración, es importante entender cómo funcionan conceptualmente los mapeos de topología.

Componentes

Un mapeo de componente describe cómo se crea un nodo de topología a partir de datos de telemetría.

Cada mapeo de componente:

  • Selecciona telemetría utilizando condiciones.

  • Extrae valores utilizando expresiones.

  • Produce un único componente lógico identificado por un identificador estable.

En esta guía:

  • Las instancias de servicio son proporcionadas por el OpenTelemetry StackPack.

  • Los procesos se derivan de los atributos de recurso de OpenTelemetry.

Relaciones

Un mapeo de relación describe cómo se crea una conexión entre dos componentes.

Cada mapeo de relación:

  • Resuelve un sourceId y un targetId.

  • Asigna un tipo de relación.

  • Produce un edge dirigido.

Las relaciones se crean una vez que tanto los componentes fuente como destino existen.

Creando componentes de servicio a partir de trazas

Definiendo lo que significa un "servicio"

Antes de escribir el mapeo, necesitamos tomar una decisión de diseño.

Para esta guía, un servicio se define como:

  • Identificado por service.namespace + service.name.

  • Estable a lo largo de las ampliaciones.

  • Independiente de las instancias de servicio.

Esto mantiene la topología legible y de baja cardinalidad.

Componentes de instancia de servicio

Los componentes de instancia de servicio ya están definidos y proporcionados por el OpenTelemetry StackPack.

Cada instancia de servicio:

  • Se deriva de service.name, service.namespace y service.instance.id.

  • Representa una instancia concreta en ejecución de un servicio.

  • Es estable a lo largo de las señales (trazas y métricas).

Debido a que este mapeo ya existe, no se redefine en esta guía. En su lugar, construimos sobre él.

Creando componentes de proceso a partir de trazas

Definiendo lo que significa un "proceso"

Para esta guía, un proceso se define como:

  • Identificado por host.name, process.pid y metadatos ejecutables.

  • Limitado a un único entorno de ejecución.

  • Derivado exclusivamente de los atributos de recursos de OpenTelemetry.

Esto mantiene la topología de baja cardinalidad, al tiempo que expone detalles útiles del tiempo de ejecución.

Mapeo de componentes del proceso

El siguiente mapeo de componentes crea un componente de topología por cada proceso observado.

_type: "OtelComponentMapping"
name: "OTel Process"
description: "Represents an operating system process derived from OpenTelemetry"
identifier: "urn:stackpack:<stackpack-name>:shared:otel-component-mapping:process"
input:
  signal:
    - "TRACES"
  resource:
    condition: |
      'host.name' in resource.attributes &&
      'process.pid' in resource.attributes
    action: "CREATE"
vars:
  - name: "pid"
    value: "${string(int(resource.attributes['process.pid']))}"
  - name: "hostname"
    value: "${resource.attributes['host.name']}"
  - name: "executableName"
    value: >-
      ${
        'process.executable.name' in resource.attributes ?
         resource.attributes['process.executable.name'] :
          'process.command' in resource.attributes ?
           resource.attributes['process.command'] :
            'process.command_args' in resource.attributes ?
             resource.attributes['process.command_args'] :
                resource.attributes['process.executable.path']
      }
output:
  identifier: "urn:opentelemetry:process/${vars.hostname}:${vars.pid}"
  name: "${vars.hostname}/${vars.executableName}:${vars.pid}"
  typeName: "process"
  typeIdentifier: "urn:stackpack:open-telemetry:shared:component-type:process"
  required:
    tags:
      - source: "process-component"
        target: "custom"
      - source: "${resource.attributes}"
        pattern: "process.(.*)"
        target: "process.${1}"
expireAfter: 900000

Cómo funciona este mapeo

  • Procesamos solo datos de trazas (señal TRACES).

  • Se crea un componente de proceso siempre que host.name y process.pid estén presentes.

  • El identificador es estable durante la vida del proceso.

  • Se añade una etiqueta personalizada para ayudar en el filtrado (para la etapa de verificación).

Sustituye <stackpack-name> por el nombre de tu StackPack (si aún no tienes uno, usa cualquier nombre que te guste, como mystackpack).

Creando relaciones de ejecución

Ahora que las instancias de servicio y los procesos existen como componentes, podemos conectarlos.

La instancia de servicio ejecuta el proceso

El siguiente mapeo de relación crea una relación de executes de una instancia de servicio a un proceso.

Este mapeo se adapta de la relación existente "el host ejecuta la instancia de servicio" proporcionada por el StackPack de OpenTelemetry.

_type: "OtelRelationMapping"
name: "Executes Relation (Service Instance -> Process)"
description: "Service instance executes a process"
identifier: "urn:stackpack:<stackpack-name>:shared:otel-relation-mapping:executes-service-instance"
input:
  signal:
    - "TRACES"
  resource:
    condition: |
      'service.name' in resource.attributes &&
      'host.name' in resource.attributes &&
      'process.pid' in resource.attributes
    action: "CREATE"
vars:
  - name: "namespace"
    value: "${'service.namespace' in resource.attributes && resource.attributes['service.namespace'] != '' ? resource.attributes['service.namespace'] : 'default'}"
  - name: "service"
    value: "${resource.attributes['service.name']}"
  - name: "instanceId"
    value: >-
      ${
        'service.instance.id' in resource.attributes && resource.attributes['service.instance.id'] != '' ?
        resource.attributes['service.instance.id'] :
        resource.attributes['service.name']
      }
  - name: "hostname"
    value: "${resource.attributes['host.name']}"
  - name: "pid"
    value: "${string(int(resource.attributes['process.pid']))}"
output:
  sourceId: "urn:opentelemetry:namespace/${vars.namespace}:service/${vars.service}:serviceInstance/${vars.instanceId}"
  targetId: "urn:opentelemetry:process/${vars.hostname}:${vars.pid}"
  typeName: "executes"
expireAfter: 900000

Cómo funciona este mapeo

  • Procesamos solo datos de trazas (TRACES señal).

  • La relación se crea siempre que estén presentes tanto los datos de la instancia de servicio como los del proceso.

  • No se requiere correlación de span.

  • La expresión targetId debe ser la misma que la expresión output.identifier del mapeo del componente de proceso.

El identificador de relación se construye (automáticamente) a partir de sourceId y targetId, y tiene la forma: sourceId-relationId

Sustituye <stackpack-name> por el nombre de tu StackPack (si aún no tienes uno, usa cualquier nombre que te guste, como mystackpack).

Validando los mapeos de OTel

Hay dos opciones para validar la corrección de los mapeos antes de desplegarlos en producción.

  1. Usando el comando sts stackpack test-deploy para empaquetar, subir e instalar/actualizar un StackPack que contenga los mapeos a una instancia SUSE® Observability en ejecución.

  2. Usando los comandos sts otel-component-mapping apply y sts otel-relation-mapping apply para crear/actualizar los mapeos individualmente a una instancia SUSE® Observability en ejecución.

Probando los mapeos juntos en un StackPack

Suponiendo que ambos mapeos están dentro de tu StackPack, se pueden probar juntos. Consulta la documentación de StackPack CLI para más información.

Usando el comando sts stackpack test-deploy --yes, puedes:

  • Empaquetar, subir e instalar/actualizar el StackPack

  • Validar el componente declarativo y los mapeos de relación que residen en el StackPack (por ejemplo, corrección de expresiones, referencia correcta de los datos de señal de entrada según el filtrado proporcionado)

El comando sts stackpack test no alimenta datos de traza de ejemplo a través de los mapeos. Para verificar que los mapeos producen la topología correcta, asegúrate de que los datos de traza de OpenTelemetry se envían a SUSE Observability. Consulta el Desarrollar una Integración Personalizada (StackPack) para más detalles sobre cómo usar sts stackpack test.

Probando los mapeos individualmente

Suponiendo que los mapeos de componente y relación anteriores están definidos en archivos YAML, se pueden aplicar individualmente.

Sustituye <stackpack-name> por el nombre de tu StackPack (si aún no tienes uno, usa cualquier nombre que te guste, como mystackpack).

$ sts otel-component-mapping apply -f process-component-mapping.yaml
✅ OTel component mapping upserted successfully! Identifier: urn:stackpack:mystackpack:shared:otel-component-mapping:process, Name: OTel Process

$ sts otel-relation-mapping apply -f process-relation-mapping.yaml
✅ OTel Relation Mapping upserted successfully! Identifier: urn:stackpack:mystackpack:shared:otel-relation-mapping:executes-service-instance, Name: Executes Relation (Service Instance -> Process)

Topología resultante

Cuando se aplican estos mapeos, la topología resultante forma un gráfico de topología de servicio-proceso derivado completamente de los datos de traza.

Por ejemplo, usando el checkoutservice de la aplicación de demostración de OTel, visualmente, la topología debería aparecer como:

checkoutservice (instance) ─> executes ─> checkoutservice (process)

Esta topología se actualiza continuamente a medida que llegan nuevas trazas y expira automáticamente cuando el tráfico se detiene.

Ver la topología resultante en SUSE® Observability

Utiliza la UI SUSE® Observability para obtener confirmación visual de que los mapeos se materializan en la topología esperada.

  1. Abre la UI SUSE® Observability en el valor de Helm baseUrl configurado

  2. En la barra lateral izquierda, haz clic en Open Telemetry > Services Instances

  3. Encuentra el checkoutservice en la lista de instancias de servicio y haz clic en el nombre de la instancia de servicio para abrir la página de Visión General/Aspectos Destacados del Componente

  4. En la barra de navegación secundaria en la parte superior, selecciona Topology

  5. En la capa Outgoing, debería ser visible un nodo od-checkoutservice-<hostId>/checkoutservice:1 (process)

  6. Selecciona el nodo de proceso y haz clic en Explore component

  7. Debería ser visible una topología más pequeña que visualiza checkoutservice → executes → checkoutservice (process)

Consulta la guía de Troubleshooting para obtener consejos sobre cómo depurar si la topología no se materializa como se esperaba.

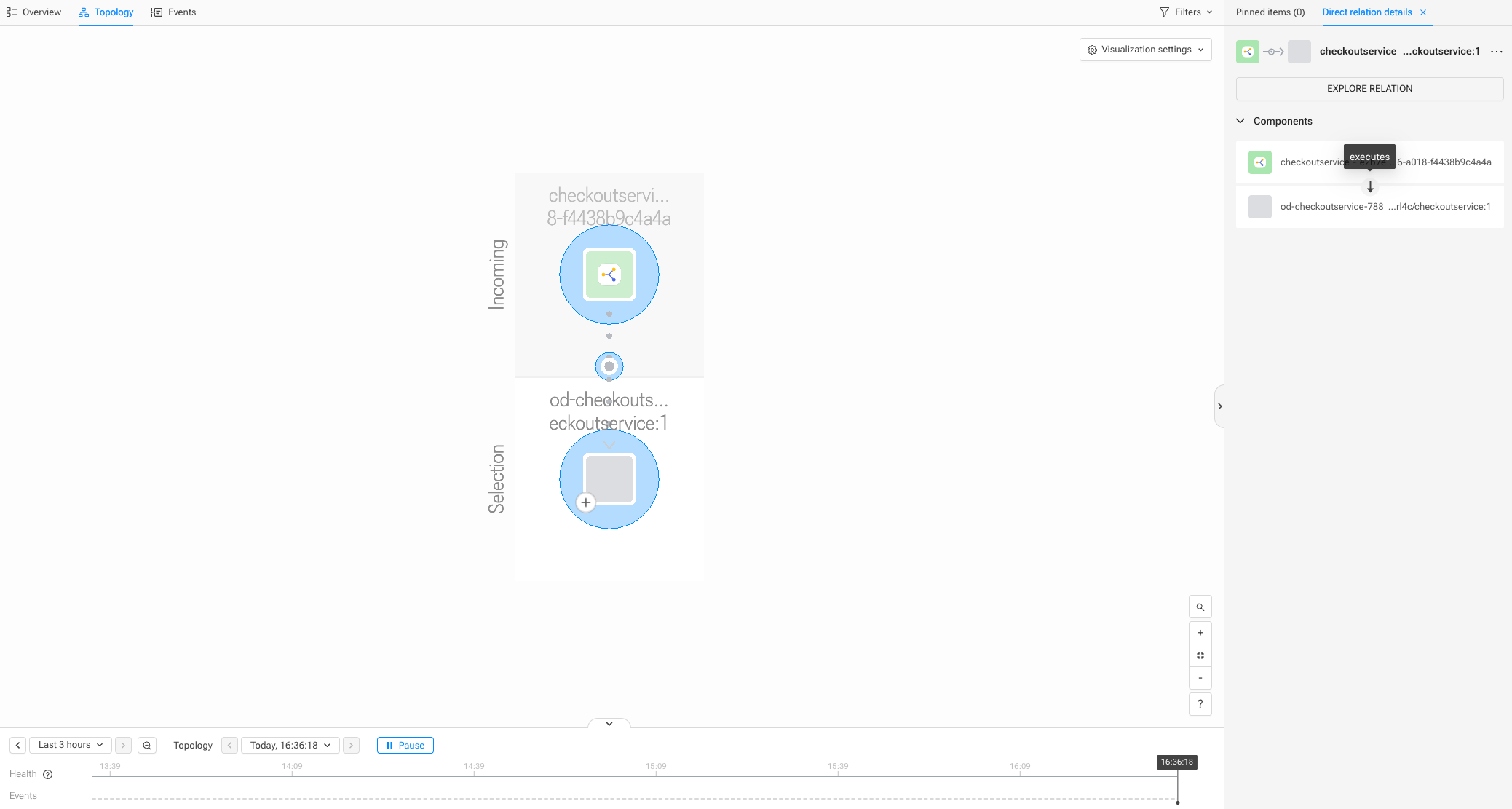

Resultado de la topología

Para ver todos los componentes de proceso creados como resultado de la aplicación del mapeo de componentes de proceso, utiliza el comando sts topology inspect con un filtro de tipo.

$ sts topology inspect --type process
NAME                                                             | TYPE    | IDENTIFIERS
od-productcatalogservice-cf9d7b456-rlmp5/productcatalogservice:1 | process | urn:opentelemetry:process/od-productcatalogservice-cf9d7b456-rlmp5:1
od-adservice-6c9dfcfdbf-5pdqr//opt/java/openjdk/bin/java:1       | process | urn:opentelemetry:process/od-adservice-6c9dfcfdbf-5pdqr:1
od-frontend-685db864d9-6sh4d/node:17                             | process | urn:opentelemetry:process/od-frontend-685db864d9-6sh4d:17
od-paymentservice-bf8f84b5d-n8k77/node:17                        | process | urn:opentelemetry:process/od-paymentservice-bf8f84b5d-n8k77:17
od-quoteservice-859b8c5c4c-nkmgq/public/index.php:7              | process | urn:opentelemetry:process/od-quoteservice-859b8c5c4c-nkmgq:7
od-checkoutservice-78885bf588-59p9d/checkoutservice:1            | process | urn:opentelemetry:process/od-checkoutservice-78885bf588-59p9d:1
od-accountingservice-7c546cb977-xjp2c/accountingservice:1        | process | urn:opentelemetry:process/od-accountingservice-7c546cb977-xjp2c:1

Limpiando

Para eliminar los mapeos creados en esta guía, utiliza los siguientes comandos:

Sustituye <stackpack-name> por el nombre de tu StackPack.

$ sts otel-component-mapping delete --identifier urn:stackpack:<stackpack-name>:shared:otel-component-mapping:process
✅ OTel Component Mapping deleted: urn:stackpack:mystackpack:shared:otel-component-mapping:process

$ sts otel-relation-mapping delete --identifier urn:stackpack:<stackpack-name>:shared:otel-relation-mapping:executes-service-instance
✅ OTel Relation Mapping deleted: urn:stackpack:mystackpack:shared:otel-relation-mapping:executes-service-instance

Resumen

En esta guía, tú:

  • Construiste sobre los componentes de instancia de servicio existentes.

  • Derivaste componentes de proceso de los atributos de recursos de OpenTelemetry.

Pasos siguientes

Desde aquí, puedes:

  • Adjuntar procesos a hosts o contenedores.

  • Introduce relaciones de base de datos o de mensajería.

  • Introduce capas específicas de tiempo de ejecución (JVM, Go, Node.js).

  • Explora gráficos de servicio basados en métricas.

  • Amplía el StackPack con capas de topología adicionales.

  • Familiarízate con un mapeo detallado de componentes y relaciones reference.
