はじめに
概要
この文書は、StackPackの一部としてパッケージ化されたコンポーネントおよび関係マッピングを使用して、OpenTelemetry（OTel）トレースデータからトポロジーを構築するための入門ガイドを提供します。
このガイドは、既に存在するテレメトリデータを使用して、製品内で即座に視覚化できるトポロジーに焦点を当てています。 生成される例のトポロジーは、OpenTelemetryリソース属性から導出されたプロセスを実行するサービスインスタンスのモデルを示します。
前提条件
-
すでにOpenTelemetryトレースを収集しています。
-
StackPackを作成または拡張しています。
-
YAMLおよび基本的なOTelの概念（リソース、スパン）に慣れています。
このガイドは以下に焦点を当てます：
-
トレースベースのトポロジー（`TRACES`信号のみ）
-
サービスインスタンス（論理サービスではありません）
-
ランタイムプロセスの可視性
|
このガイドでは、コンポーネントおよび関係マッピングがYAML構成として表現され、StackPackの一部としてパッケージ化、テスト、展開されます。 |
トポロジーの構成
目標は、追加のユーザー構成なしで即座に利用可能なランタイム実行トポロジーを視覚化することです。
具体的には、以下をモデル化したいと考えています：
service instance (component) -> executes (relation) -> process (component)各要素の内容は次のとおりです。
-
`service instance`は、計測されたサービスの実行インスタンスを表します。
-
`process`は、そのサービスを実行しているオペレーティングシステムプロセスを表します。
-
`executes`関係は、サービスインスタンスが特定のプロセスによって支えられ、そのプロセス内で実行されていることを示します。
このすべてのトポロジーは、OpenTelemetryトレースデータから自動的に導出されます。
トレースデータ
サービスアイデンティティに加えて、トレースリソースにはプロセスレベルの属性が含まれています。
-
process.pid -
process.executable.name -
process.executable.path -
process.command_args -
process.runtime.name -
process.runtime.version
これらの属性により、スパン相関やヒューリスティックなしでプロセスレベルのトポロジーをモデル化することができます。
トポロジーへのトレース：メンタルモデル
サービスインスタンスコンポーネント
サービスインスタンスコンポーネントは、すでにOpenTelemetry StackPackによって定義され、提供されています。
各サービスインスタンス：
-
service.name、service.namespace、およびservice.instance.idから派生します。 -
サービスの具体的な実行インスタンスを表します。
-
信号（トレースとメトリクス）間で安定しています。
このマッピングはすでに存在するため、このガイドでは再定義されません。 その代わりに、私たちはそれを基に構築します。
トレースからプロセスコンポーネントを作成する
「プロセス」の意味を定義する
このガイドでは、プロセスは次のように定義されます：
-
host.name、process.pidおよび実行可能なメタデータによって識別されます。 -
単一のランタイム環境にスコープされています。
-
OpenTelemetryリソース属性からのみ派生しています。
これにより、トポロジーは低カーディナリティを維持しつつ、有用なランタイムの詳細が公開されます。
プロセスコンポーネントマッピング
次のコンポーネントマッピングは、観測されたプロセスごとに1つのトポロジーコンポーネントを作成します。
_type: "OtelComponentMapping"
name: "OTel Process"
description: "Represents an operating system process derived from OpenTelemetry"
identifier: "urn:stackpack:<stackpack-name>:shared:otel-component-mapping:process"
input:
signal:
- "TRACES"
resource:
condition: |
'host.name' in resource.attributes &&
'process.pid' in resource.attributes
action: "CREATE"
vars:
- name: "pid"
value: "${string(int(resource.attributes['process.pid']))}"
- name: "hostname"
value: "${resource.attributes['host.name']}"
- name: "executableName"
value: >-
${
'process.executable.name' in resource.attributes ?
resource.attributes['process.executable.name'] :
'process.command' in resource.attributes ?
resource.attributes['process.command'] :
'process.command_args' in resource.attributes ?
resource.attributes['process.command_args'] :
resource.attributes['process.executable.path']
}
output:
identifier: "urn:opentelemetry:process/${vars.hostname}:${vars.pid}"
name: "${vars.hostname}/${vars.executableName}:${vars.pid}"
typeName: "process"
typeIdentifier: "urn:stackpack:open-telemetry:shared:component-type:process"
required:
tags:
- source: "process-component"
target: "custom"
- source: "${resource.attributes}"
pattern: "process.(.*)"
target: "process.${1}"
expireAfter: 900000実行関係を作成する
サービスインスタンスとプロセスがコンポーネントとして存在するようになったので、接続できます。
サービスインスタンスはプロセスを実行します。
次の関係マッピングは、サービスインスタンスからプロセスへの`executes`関係を作成します。
このマッピングは、OpenTelemetry StackPackによって提供される既存の「ホストがサービスインスタンスを実行する」関係をベースにしています。
_type: "OtelRelationMapping"
name: "Executes Relation (Service Instance -> Process)"
description: "Service instance executes a process"
identifier: "urn:stackpack:<stackpack-name>:shared:otel-relation-mapping:executes-service-instance"
input:
signal:
- "TRACES"
resource:
condition: |
'service.name' in resource.attributes &&
'host.name' in resource.attributes &&
'process.pid' in resource.attributes
action: "CREATE"
vars:
- name: "namespace"
value: "${'service.namespace' in resource.attributes && resource.attributes['service.namespace'] != '' ? resource.attributes['service.namespace'] : 'default'}"
- name: "service"
value: "${resource.attributes['service.name']}"
- name: "instanceId"
value: >-
${
'service.instance.id' in resource.attributes && resource.attributes['service.instance.id'] != '' ?
resource.attributes['service.instance.id'] :
resource.attributes['service.name']
}
- name: "hostname"
value: "${resource.attributes['host.name']}"
- name: "pid"
value: "${string(int(resource.attributes['process.pid']))}"
output:
sourceId: "urn:opentelemetry:namespace/${vars.namespace}:service/${vars.service}:serviceInstance/${vars.instanceId}"
targetId: "urn:opentelemetry:process/${vars.hostname}:${vars.pid}"
typeName: "executes"
expireAfter: 900000このマッピングの動作方法
-
トレースデータのみを処理します（`TRACES`信号）。
-
サービスインスタンスとプロセスデータの両方が存在する場合に関係が作成されます。
-
スパンの相関は必要ありません。
-
`targetId`式は、プロセスコンポーネントマッピングの`output.identifier`式と同じである必要があります。
関係識別子は`sourceId`と`targetId`から（自動的に）構築され、形式は次のようになります：sourceId-relationId
`<stackpack-name>`をあなたのStackPackの名前に置き換えてください（まだ持っていない場合は、`mystackpack`のように好きな名前を使用してください）。
OTelマッピングの検証
マッピングの正確性を本番環境にデプロイする前に検証するための2つのオプションがあります。
-
sts stackpack test-deployコマンドを使用して、マッピングを含む StackPack をパッケージ化、アップロードし、実行中の SUSE® Observability インスタンスにインストールまたはアップグレードします。 -
sts otel-component-mapping applyおよびsts otel-relation-mapping applyコマンドを使用して、マッピングを個別に作成または更新し、実行中の SUSE® Observability インスタンスに適用します。
StackPack 内でマッピングを一緒にテストします。
両方のマッピングが StackPack 内に存在する場合、一緒にテストできます。詳細については、StackPack CLI ドキュメントを参照してください。
sts stackpack test-deploy --yes コマンドを使用すると、次のことができます：
-
StackPack をパッケージ化、アップロード、インストール/アップグレードします。
-
StackPack に存在する宣言型コンポーネントおよび関係マッピングを検証します（例：式の正確性、提供されたフィルタリングに基づく入力信号データの正しい参照）。
|
|
マッピングを個別にテストします。
上記のコンポーネントおよび関係マッピングが YAML ファイルで定義されていると仮定すると、個別に適用できます。
`<stackpack-name>`をあなたのStackPackの名前に置き換えてください（まだ持っていない場合は、`mystackpack`のように好きな名前を使用してください）。
$ sts otel-component-mapping apply -f process-component-mapping.yaml
✅ OTel component mapping upserted successfully! Identifier: urn:stackpack:mystackpack:shared:otel-component-mapping:process, Name: OTel Process
$ sts otel-relation-mapping apply -f process-relation-mapping.yaml
✅ OTel Relation Mapping upserted successfully! Identifier: urn:stackpack:mystackpack:shared:otel-relation-mapping:executes-service-instance, Name: Executes Relation (Service Instance -> Process)結果のトポロジー
これらのマッピングが適用されると、結果のトポロジーはトレースデータから完全に派生したサービスプロセスのトポロジーグラフを形成します。
例えば、OTel デモアプリからの checkoutservice を使用すると、視覚的にトポロジーは次のように表示されるべきです：
checkoutservice (instance) ─> executes ─> checkoutservice (process)
このトポロジーは、新しいトレースが到着するたびに継続的に更新され、トラフィックが停止すると自動的に期限切れになります。
SUSE® Observability で結果のトポロジーを表示します。
SUSE® Observability UI を使用して、マッピングが期待されるトポロジーに具現化されていることを視覚的に確認します。
-
設定された`baseUrl` Helm値でSUSE® Observability UIを開きます
-
左側のサイドバーで、`Open Telemetry > Services Instances`をクリックします
-
サービスインスタンスのリストから`checkoutservice`を見つけ、サービスインスタンス名をクリックしてコンポーネントの概要/ハイライトページを開きます
-
上部のサブナビゲーションバーで、`Topology`を選択します
-
`Outgoing`層に`od-checkoutservice-<hostId>/checkoutservice:1 (process)`ノードが表示されているはずです
-
プロセスノードを選択し、`Explore component`をクリックします
-

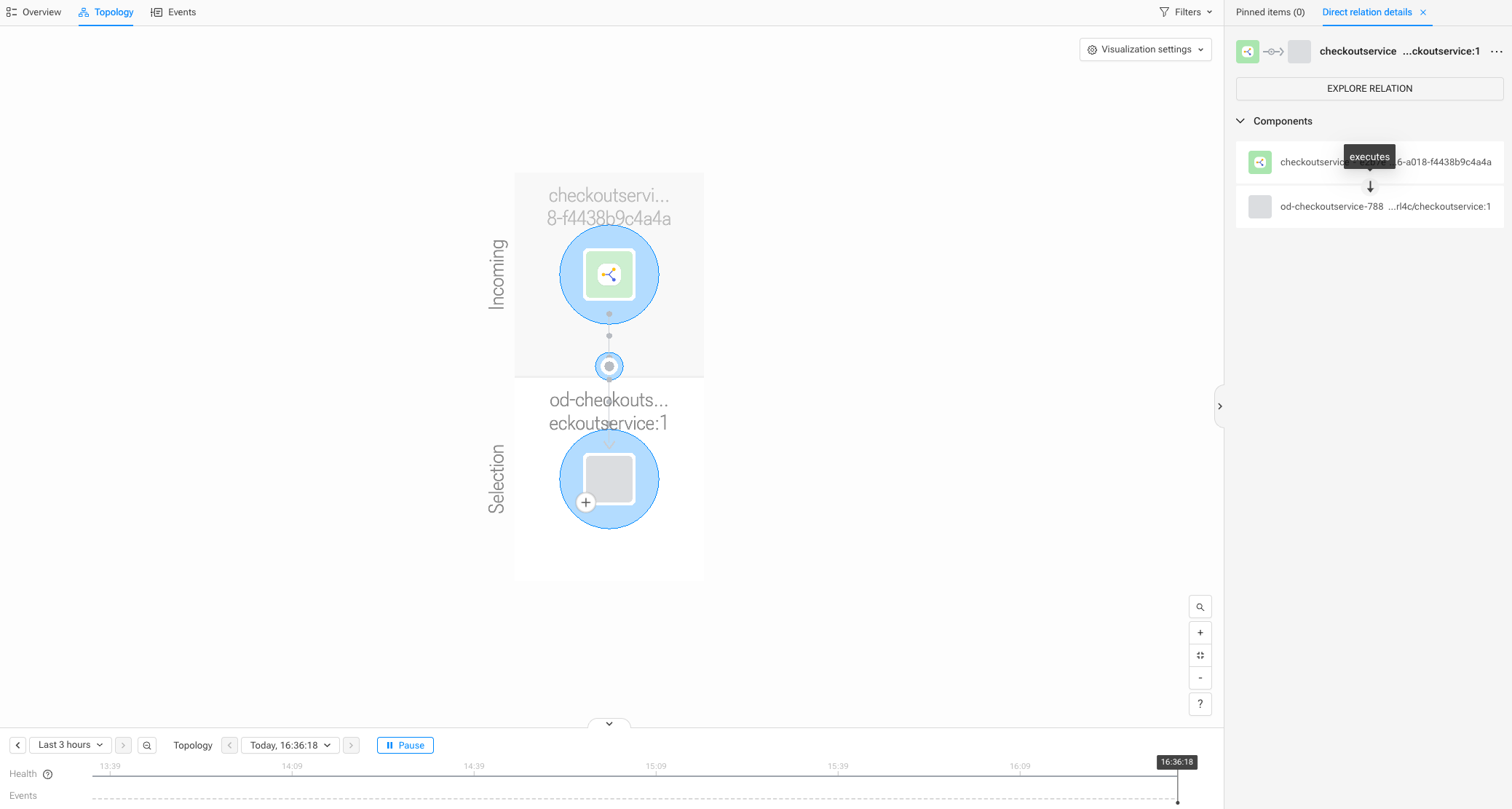

`checkoutservice → executes → checkoutservice (process)`を視覚化する小さなトポロジーが表示されるはずです
トポロジーが期待通りに表示されない場合は、Troubleshootingガイドを参照してデバッグのヒントを得てください。
プロセスコンポーネントマッピングが適用された結果として作成されたすべてのプロセスコンポーネントを表示するには、タイプフィルターを使用して`sts topology inspect`コマンドを実行します。
$ sts topology inspect --type process
NAME | TYPE | IDENTIFIERS
od-productcatalogservice-cf9d7b456-rlmp5/productcatalogservice:1 | process | urn:opentelemetry:process/od-productcatalogservice-cf9d7b456-rlmp5:1
od-adservice-6c9dfcfdbf-5pdqr//opt/java/openjdk/bin/java:1 | process | urn:opentelemetry:process/od-adservice-6c9dfcfdbf-5pdqr:1
od-frontend-685db864d9-6sh4d/node:17 | process | urn:opentelemetry:process/od-frontend-685db864d9-6sh4d:17
od-paymentservice-bf8f84b5d-n8k77/node:17 | process | urn:opentelemetry:process/od-paymentservice-bf8f84b5d-n8k77:17
od-quoteservice-859b8c5c4c-nkmgq/public/index.php:7 | process | urn:opentelemetry:process/od-quoteservice-859b8c5c4c-nkmgq:7
od-checkoutservice-78885bf588-59p9d/checkoutservice:1 | process | urn:opentelemetry:process/od-checkoutservice-78885bf588-59p9d:1
od-accountingservice-7c546cb977-xjp2c/accountingservice:1 | process | urn:opentelemetry:process/od-accountingservice-7c546cb977-xjp2c:1クリーンアップ
このガイドで作成されたマッピングを削除するには、次のコマンドを使用してください：
`<stackpack-name>`をあなたのStackPackの名前に置き換えます。
$ sts otel-component-mapping delete --identifier urn:stackpack:<stackpack-name>:shared:otel-component-mapping:process
✅ OTel Component Mapping deleted: urn:stackpack:mystackpack:shared:otel-component-mapping:process
$ sts otel-relation-mapping delete --identifier urn:stackpack:<stackpack-name>:shared:otel-relation-mapping:executes-service-instance
✅ OTel Relation Mapping deleted: urn:stackpack:mystackpack:shared:otel-relation-mapping:executes-service-instance次のステップ
この画面からは、次の操作を実行できます。
-
プロセスをホストまたはコンテナに接続します。
-
データベースまたはメッセージングの関係を導入します。
-
ランタイム特有の層（JVM、Go、Node.js）を導入します。
-
メトリクスベースのサービスグラフを探索します。
-
スタックパックに追加のトポロジー層を拡張してください。
-
詳細なコンポーネントと関係のマッピング reference に慣れてください。
