Conceitos Básicos

Visão Geral

Este documento fornece um guia de introdução para construir topologia a partir de dados de rastreamento do OpenTelemetry (OTel) usando mapeamentos de componentes e relações empacotados como parte de um StackPack.

Este guia foca na topologia que pode ser visualizada imediatamente no produto usando dados de telemetria que já estão presentes. A topologia de exemplo que será gerada modela como uma instância de serviço executa um processo, derivado dos atributos de recurso do OpenTelemetry.

Pré-requisitos

  • Você já coleta rastreamentos do OpenTelemetry.

  • Você está criando ou estendendo um StackPack.

  • Você está confortável com YAML e conceitos básicos do OTel (recursos, spans).

O guia se concentrará em:

  • Topologia baseada em rastreamento (TRACES sinal apenas)

  • Instâncias de serviço (não serviços lógicos)

  • Visibilidade do processo em tempo de execução

Neste guia, os mapeamentos de componentes e relações são expressos como configuração YAML que é empacotada, testada e implantada como parte de um StackPack.

Configurando a topologia

O objetivo é visualizar a topologia de execução em tempo de execução que está imediatamente disponível sem configuração adicional do usuário.

Especificamente, queremos modelar:

service instance (component) -> executes (relation) -> process (component)

Onde:

  • Um service instance representa uma instância em execução de um serviço instrumentado.

  • Um process representa o processo do sistema operacional que executa esse serviço.

  • A relação executes indica que a instância de serviço é suportada por e está sendo executada dentro de um processo específico.

Toda essa topologia é derivada automaticamente dos dados de rastreamento do OpenTelemetry.

Dados de rastreamento

Além da identidade do serviço, o recurso de rastreamento inclui atributos em nível de processo, como:

  • process.pid

  • process.executable.name

  • process.executable.path

  • process.command_args

  • process.runtime.name

  • process.runtime.version

Esses atributos nos permitem modelar a topologia em nível de processo sem correlação de spans ou heurísticas.

Rastreamento para topologia: o modelo mental

Antes de escrever qualquer configuração, é importante entender como os mapeamentos de topologia funcionam conceitualmente.

Componentes

Um mapeamento de componente descreve como um nó de topologia é criado a partir de dados de telemetria.

Cada mapeamento de componente:

  • Seleciona telemetria usando condições.

  • Extrai valores usando expressões.

  • Produz um único componente lógico identificado por um identificador estável.

Neste guia:

  • As instâncias de serviço são fornecidas pelo OpenTelemetry StackPack.

  • Os processos são derivados dos atributos de recurso do OpenTelemetry.

Relações

Um mapeamento de relação descreve como uma conexão entre dois componentes é criada.

Cada mapeamento de relação:

  • Resolve um sourceId e um targetId.

  • Atribui um tipo de relação.

  • Produz uma aresta direcionada.

As relações são criadas uma vez que tanto os componentes de origem quanto os de destino existem.

Criando componentes de serviço a partir de rastreamentos

Definindo o que significa "serviço"

Antes de escrever o mapeamento, precisamos tomar uma decisão de design.

Para este guia, um serviço é definido como:

  • Identificado por service.namespace + service.name.

  • Estável entre implantações.

  • Independente das instâncias de serviço.

Isso mantém a topologia legível e de baixa cardinalidade.

Componentes da instância de serviço

Os componentes da instância de serviço já estão definidos e fornecidos pelo OpenTelemetry StackPack.

Cada instância de serviço:

  • É derivada de service.name, service.namespace e service.instance.id.

  • Representa uma instância concreta em execução de um serviço.

  • É estável entre sinais (rastreamentos e métricas).

Como este mapeamento já existe, não é redefinido neste guia. Em vez disso, construímos sobre ele.

Criando componentes de processo a partir de rastreamentos

Definindo o que significa "processo"

Para este guia, um processo é definido como:

  • Identificado por host.name, process.pid e metadados executáveis.

  • Escopado para um único ambiente de execução.

  • Derivado exclusivamente dos atributos de recurso do OpenTelemetry.

Isso mantém a topologia de baixa cardinalidade enquanto ainda expõe detalhes úteis de execução.

Mapeamento de componentes do processo

O mapeamento de componentes a seguir cria um componente de topologia por processo observado.

_type: "OtelComponentMapping"
name: "OTel Process"
description: "Represents an operating system process derived from OpenTelemetry"
identifier: "urn:stackpack:<stackpack-name>:shared:otel-component-mapping:process"
input:
  signal:
    - "TRACES"
  resource:
    condition: |
      'host.name' in resource.attributes &&
      'process.pid' in resource.attributes
    action: "CREATE"
vars:
  - name: "pid"
    value: "${string(int(resource.attributes['process.pid']))}"
  - name: "hostname"
    value: "${resource.attributes['host.name']}"
  - name: "executableName"
    value: >-
      ${
        'process.executable.name' in resource.attributes ?
         resource.attributes['process.executable.name'] :
          'process.command' in resource.attributes ?
           resource.attributes['process.command'] :
            'process.command_args' in resource.attributes ?
             resource.attributes['process.command_args'] :
                resource.attributes['process.executable.path']
      }
output:
  identifier: "urn:opentelemetry:process/${vars.hostname}:${vars.pid}"
  name: "${vars.hostname}/${vars.executableName}:${vars.pid}"
  typeName: "process"
  typeIdentifier: "urn:stackpack:open-telemetry:shared:component-type:process"
  required:
    tags:
      - source: "process-component"
        target: "custom"
      - source: "${resource.attributes}"
        pattern: "process.(.*)"
        target: "process.${1}"
expireAfter: 900000

Como esse mapeamento funciona

  • Processamos apenas dados de rastreamento (sinal TRACES).

  • Um componente de processo é criado sempre que host.name e process.pid estão presentes.

  • O identificador é estável durante toda a vida útil do processo.

  • Uma tag personalizada é adicionada para auxiliar na filtragem (para a fase de verificação).

Substitua <stackpack-name> pelo nome do seu StackPack (se você ainda não tiver um, use qualquer nome que desejar, como mystackpack).

Criando relações de execução

Agora que as instâncias de serviço e os processos existem como componentes, podemos conectá-los.

Instância de serviço executa processo

O mapeamento de relação a seguir cria uma relação executes de uma instância de serviço para um processo.

Esse mapeamento é adaptado da relação existente "host executa instância de serviço" fornecida pelo OpenTelemetry StackPack.

_type: "OtelRelationMapping"
name: "Executes Relation (Service Instance -> Process)"
description: "Service instance executes a process"
identifier: "urn:stackpack:<stackpack-name>:shared:otel-relation-mapping:executes-service-instance"
input:
  signal:
    - "TRACES"
  resource:
    condition: |
      'service.name' in resource.attributes &&
      'host.name' in resource.attributes &&
      'process.pid' in resource.attributes
    action: "CREATE"
vars:
  - name: "namespace"
    value: "${'service.namespace' in resource.attributes && resource.attributes['service.namespace'] != '' ? resource.attributes['service.namespace'] : 'default'}"
  - name: "service"
    value: "${resource.attributes['service.name']}"
  - name: "instanceId"
    value: >-
      ${
        'service.instance.id' in resource.attributes && resource.attributes['service.instance.id'] != '' ?
        resource.attributes['service.instance.id'] :
        resource.attributes['service.name']
      }
  - name: "hostname"
    value: "${resource.attributes['host.name']}"
  - name: "pid"
    value: "${string(int(resource.attributes['process.pid']))}"
output:
  sourceId: "urn:opentelemetry:namespace/${vars.namespace}:service/${vars.service}:serviceInstance/${vars.instanceId}"
  targetId: "urn:opentelemetry:process/${vars.hostname}:${vars.pid}"
  typeName: "executes"
expireAfter: 900000

Como esse mapeamento funciona

  • Processamos apenas dados de rastreamento (sinal TRACES).

  • A relação é criada sempre que tanto os dados da instância de serviço quanto os dados do processo estão presentes.

  • Nenhuma correlação de span é necessária.

  • A expressão targetId precisa ser a mesma que a expressão output.identifier do mapeamento do componente do processo.

O identificador de relação é construído (automaticamente) a partir do sourceId e targetId, e é da forma: sourceId-relationId

Substitua <stackpack-name> pelo nome do seu StackPack (se você ainda não tiver um, use qualquer nome que desejar, como mystackpack).

Validando os mapeamentos do OTel

Existem duas opções para validar a correção dos mapeamentos antes de implantá-los em produção.

  1. Usando o comando sts stackpack test-deploy para empacotar, enviar e instalar/fazer upgrade um StackPack contendo os mapeamentos para uma instância SUSE® Observability em execução.

  2. Usando os comandos sts otel-component-mapping apply e sts otel-relation-mapping apply para criar/atualizar os mapeamentos individualmente em uma instância SUSE® Observability em execução.

Testando os mapeamentos juntos em um StackPack

Assumindo que ambos os mapeamentos estão dentro do seu StackPack, eles podem ser testados juntos. Consulte a documentação do StackPack CLI para mais informações.

Usando o comando sts stackpack test-deploy --yes, você pode:

  • Empacotar, enviar e instalar/fazer upgrade o StackPack

  • Validar o componente declarativo e os mapeamentos de relação que residem no StackPack (por exemplo, correção de expressão, referência correta dos dados de sinal de entrada com base na filtragem fornecida)

O comando sts stackpack test não fornece dados de rastreamento de exemplo através dos mapeamentos. Para verificar se os mapeamentos produzem a topologia correta, assegure-se de que os dados de rastreamento de telemetria sejam enviados para o SUSE Observability. Consulte o Desenvolver uma Integração Personalizada (StackPack) para mais detalhes sobre como usar sts stackpack test.

Testando os mapeamentos individualmente

Assumindo que os mapeamentos de componente e relação acima estão definidos em arquivos YAML, eles podem ser aplicados individualmente.

Substitua <stackpack-name> pelo nome do seu StackPack (se você ainda não tiver um, use qualquer nome que desejar, como mystackpack).

$ sts otel-component-mapping apply -f process-component-mapping.yaml
✅ OTel component mapping upserted successfully! Identifier: urn:stackpack:mystackpack:shared:otel-component-mapping:process, Name: OTel Process

$ sts otel-relation-mapping apply -f process-relation-mapping.yaml
✅ OTel Relation Mapping upserted successfully! Identifier: urn:stackpack:mystackpack:shared:otel-relation-mapping:executes-service-instance, Name: Executes Relation (Service Instance -> Process)

Topologia resultante

Quando esses mapeamentos são aplicados, a topologia resultante forma um gráfico de topologia de serviço-processo derivado inteiramente de dados de rastreamento.

Por exemplo, usando o checkoutservice do aplicativo de demonstração do OTel, visualmente, a topologia deve aparecer como:

checkoutservice (instance) ─> executes ─> checkoutservice (process)

Essa topologia é atualizada continuamente à medida que novos rastreamentos chegam e expira automaticamente quando o tráfego para.

Visualize a topologia resultante em SUSE® Observability

Use a interface do SUSE® Observability para obter confirmação visual de que os mapeamentos se materializam na topologia esperada.

  1. Abra a interface do SUSE® Observability no valor Helm configurado baseUrl

  2. Na barra lateral esquerda, clique em Open Telemetry > Services Instances

  3. Encontre o checkoutservice na lista de instâncias de serviço e clique no nome da instância de serviço para abrir a página de Visão Geral/Destaques do Componente

  4. Na barra de navegação superior, selecione Topology

  5. Na camada Outgoing, um nó od-checkoutservice-<hostId>/checkoutservice:1 (process) deve ser visível

  6. Selecione o nó do processo e clique em Explore component

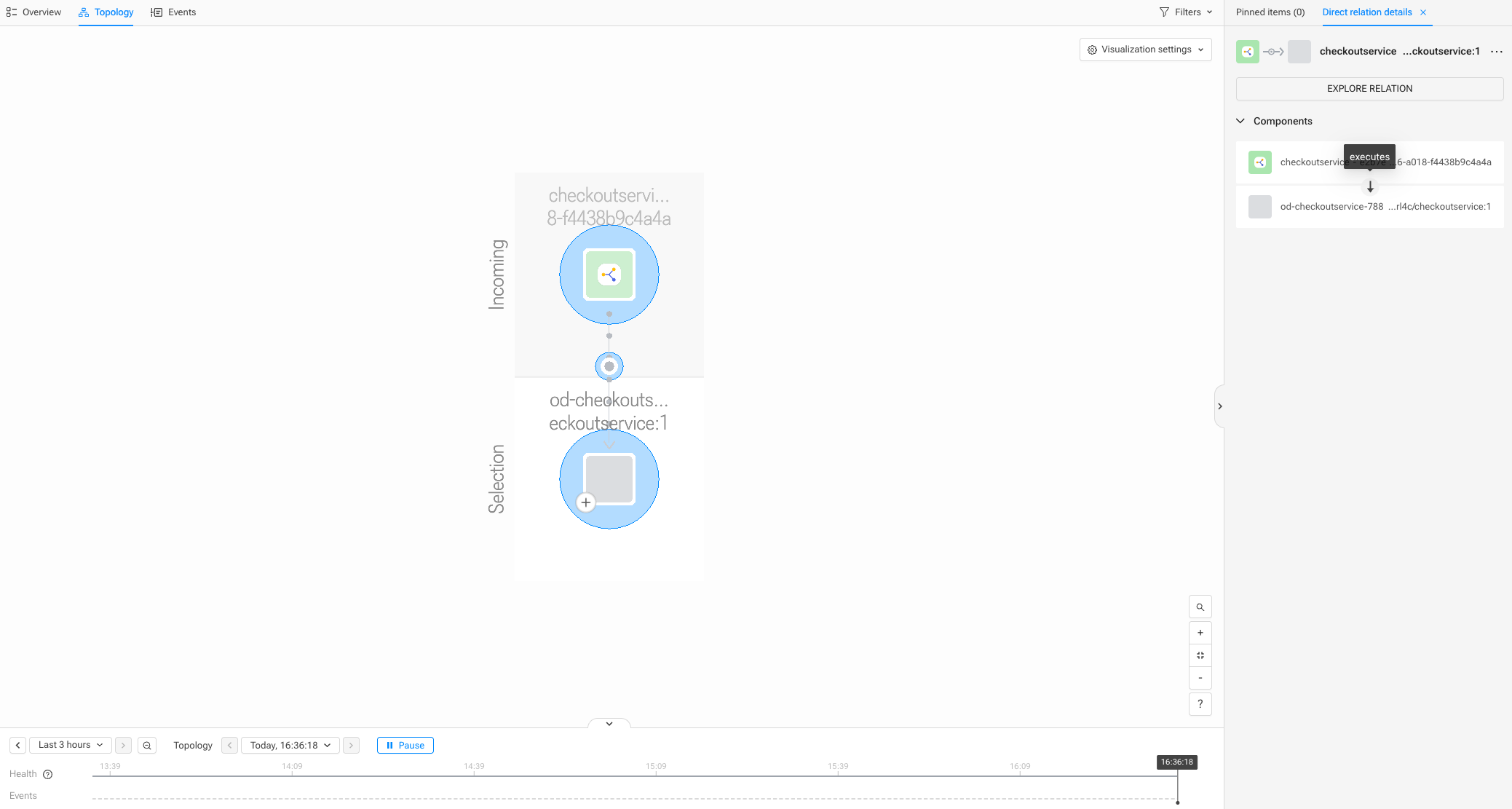

  7. Uma topologia menor visualizando checkoutservice → executes → checkoutservice (process) deve ser visível

Consulte o guia Troubleshooting para dicas de depuração, caso a topologia não esteja se materializando conforme o esperado.

Resultado da topologia

Para ver todos os componentes de processo criados como resultado da aplicação do mapeamento de componentes de processo, use o comando sts topology inspect com um filtro de tipo.

$ sts topology inspect --type process
NAME                                                             | TYPE    | IDENTIFIERS
od-productcatalogservice-cf9d7b456-rlmp5/productcatalogservice:1 | process | urn:opentelemetry:process/od-productcatalogservice-cf9d7b456-rlmp5:1
od-adservice-6c9dfcfdbf-5pdqr//opt/java/openjdk/bin/java:1       | process | urn:opentelemetry:process/od-adservice-6c9dfcfdbf-5pdqr:1
od-frontend-685db864d9-6sh4d/node:17                             | process | urn:opentelemetry:process/od-frontend-685db864d9-6sh4d:17
od-paymentservice-bf8f84b5d-n8k77/node:17                        | process | urn:opentelemetry:process/od-paymentservice-bf8f84b5d-n8k77:17
od-quoteservice-859b8c5c4c-nkmgq/public/index.php:7              | process | urn:opentelemetry:process/od-quoteservice-859b8c5c4c-nkmgq:7
od-checkoutservice-78885bf588-59p9d/checkoutservice:1            | process | urn:opentelemetry:process/od-checkoutservice-78885bf588-59p9d:1
od-accountingservice-7c546cb977-xjp2c/accountingservice:1        | process | urn:opentelemetry:process/od-accountingservice-7c546cb977-xjp2c:1

Limpando

Para remover os mapeamentos criados neste guia, use os seguintes comandos:

Substitua <stackpack-name> pelo nome do seu StackPack.

$ sts otel-component-mapping delete --identifier urn:stackpack:<stackpack-name>:shared:otel-component-mapping:process
✅ OTel Component Mapping deleted: urn:stackpack:mystackpack:shared:otel-component-mapping:process

$ sts otel-relation-mapping delete --identifier urn:stackpack:<stackpack-name>:shared:otel-relation-mapping:executes-service-instance
✅ OTel Relation Mapping deleted: urn:stackpack:mystackpack:shared:otel-relation-mapping:executes-service-instance

Resumo

Neste guia, você:

  • Construiu sobre componentes de instâncias de serviço existentes.

  • Derivou componentes de processo dos atributos de recurso do OpenTelemetry.

Próximas etapas

A partir daqui, você pode:

  • Anexar processos a hosts ou contêineres.

  • Introduza relações de banco de dados ou de mensagens.

  • Introduza camadas específicas de tempo de execução (JVM, Go, Node.js).

  • Explore gráficos de serviços baseados em métricas.

  • Amplie o StackPack com camadas adicionais de topologia.

  • Familiarize-se com um mapeamento detalhado de componentes e relações referência.
